ワイヤー放電加工機

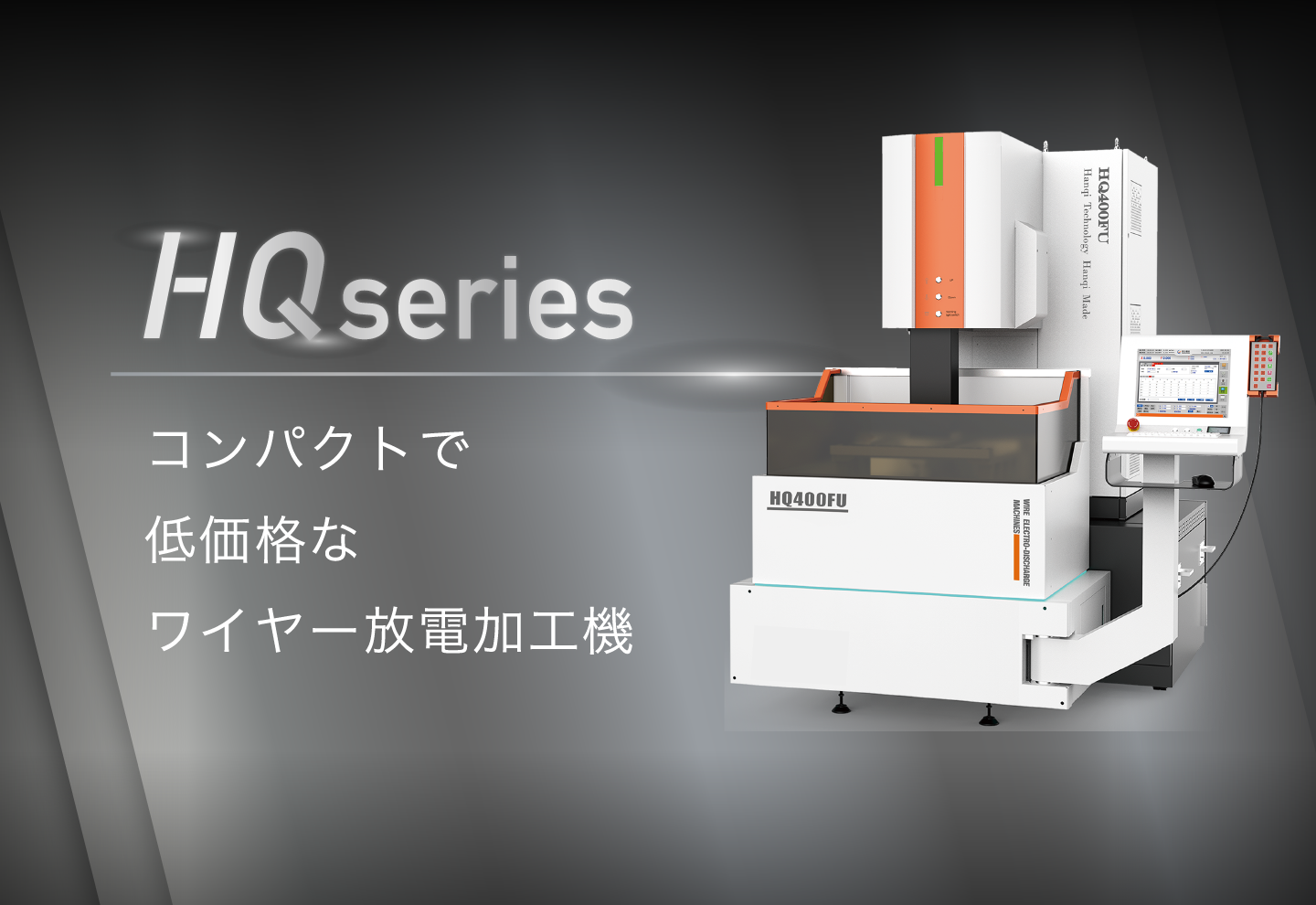

ワイヤー放電加工機HQシリーズの強み
HQシリーズは、耐久性に優れたモリブデンワイヤーを採用。同じ電極線を繰り返し使用できるため、ランニングコストを大幅に削減します。1回のワイヤー張り替えで最大約200時間連続稼働が可能です。(※ワーク厚みにより異なります)

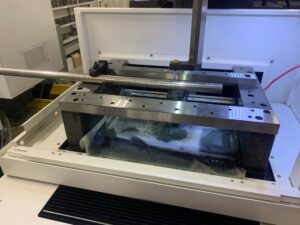

加工液を満たさない「掛け流し方式」を採用しているため、加工槽に収まらない長尺ワークや大型部品の加工も対応可能。自由度の高いワイヤー放電加工が行えます。
HQシリーズは大容量タンクが不要な設計で、設置面積がコンパクト。1台あたりの導入コストも低く、複数台の同時運用により生産性向上にも貢献します。限られた工場スペースでも効率よく配置可能です。

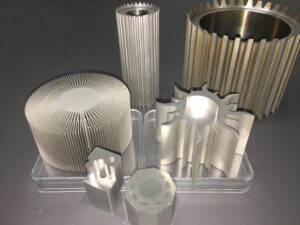

最大加工速度300mm/分を誇る高速処理に加え、表面粗さRa0.5μm、真直度0.015mm(200mmあたり)の高精度加工を実現。仕上がり品質にも妥協しません。
一般的な日本製の弊品とHQシリーズの違い
- 比較表
HQシリーズ | 一般的な日本製ワイヤー放電加工機 | |
ワイヤー材質 | 真鍮ワイヤーよりも耐久度が高いモリブデンワイヤー | 真鍮ワイヤー |
ワイヤー寿命 | ワイヤーを正転・反転させ繰り返し使用 | ワイヤーを使い捨て |
加工液 | 水道水に加工液を溶かして使用する掛け流し式 | 純粋を生成して使用する浸水式 |
加工 | 内部に空洞があっても加工が可能 | 内部に空洞のあるワークの加工が難しい |
加工サイズ | 製品が機械のテーブルを超えても加工が可能 | 加工槽に入るサイズまで |
ワイヤーのテンション | 強い | 弱い |
プログラムの作成方法 | Gコード・CAD図から作成(DXF読み込み可能) | Gコードでのプログラム作成 |
エアー | 不要 | 必要 |
本体サイズ | コンパクト | 大型 |
ワイヤー等の消耗品 | 安価 | 高値 |
ランニングコスト | 安価(当社比較約4分の1) | 高値 |
